脱硫工艺流程

项目介绍

   脱硫系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

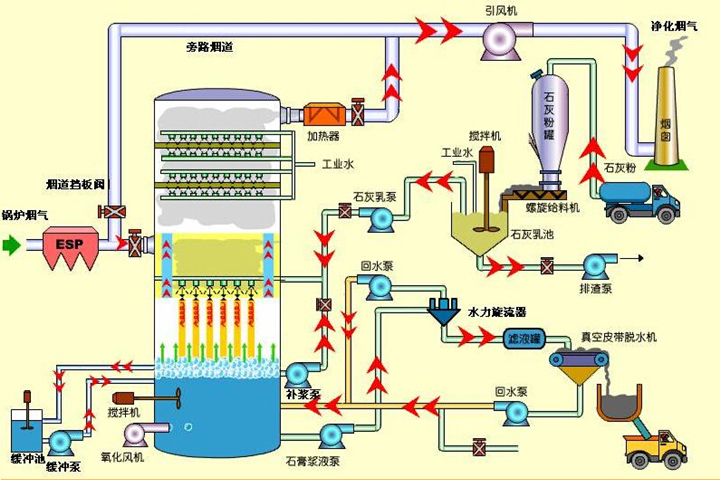

  “石灰石-石膏”湿法脱硫工艺锅炉引风机排出的原烟气由增压风机导入脱硫系统，通过GGH（气体加热器）进行热交换后烟气进入吸收塔。

   锅炉引风机排出的原烟气由增压风机导入脱硫系统，通过GGH（气体加热器）进行热交换后烟气进入吸收塔。在吸收塔内，原烟气自下而上通过塔身，遇喷淋系统喷出的雾状石灰石浆液逆流混合，脱硫后的净烟气经喷淋系统上部的除雾器除去烟气所携带的雾滴后排除吸收塔进入GGH，经过GGH换热升温后经烟囱排出。

   吸收塔SO2的浆液落入吸收塔底部反应槽，通过脱硫循环泵与补充的石灰石浆液再次从吸收塔上的喷淋系统喷出，洗涤烟气中的SO2。混合浆液在反应槽内由外置的氧化风机供给空气使亚硫酸根氧化成石膏 。
